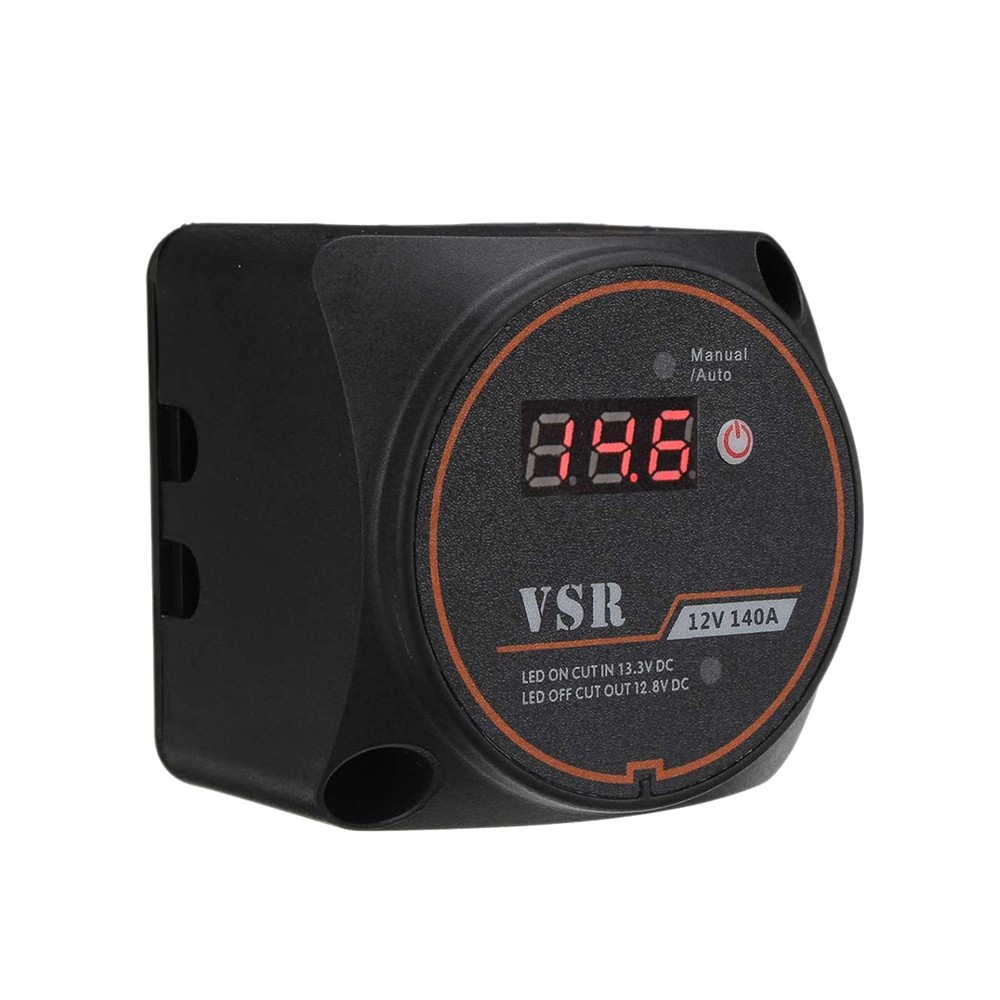

AUTOMATICKÉ RELÉ NA DOBÍJANIE DRUHEJ BATÉRIE 12V/140A S VOLTMETROM

Automatické relé 12V 140A pre pripojenie druhej batérie , vrátane voltmetra pre zobrazenie napätia batérie .

Vlastnosti:

•  plne automatickú prevádzku

•  možnosť manuálneho ovládania pomocou tlačidla

•  zopnutie relé pri dosiahnutí napätia 13,3 V

•  odpojenie relé pri poklese napätia pod 12,8 V

•  jednoduché trojvodičové pripojenie na batérie

•  ochrana proti prepätiu

•  indikačná LED dióda

•  stály prúd 125 A

•  maximálny prúd a ž 140 A

•  žiadny úbytok napätia , vďaka kvalitným komponentom

•  sleduje napätie oboch batérií

•  spotreba v rozopnutom stave: 10 mA

•  spotreba pri zopnutom stave: 330 mA

•  spotreba v úspornom režime : 0 mA (pokiaľ nebeží motor, relé sa po určitej dobe prepne do tohto režimu)

•  pripojenie batérií pomocou kontaktov M6

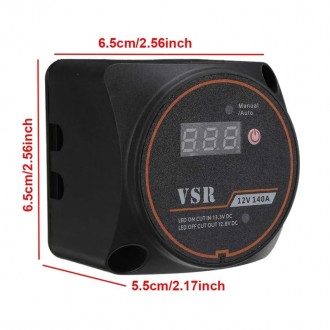

Rozmery:

•  65 mm (L)

•  65 mm (W)

•  55 mm (D)

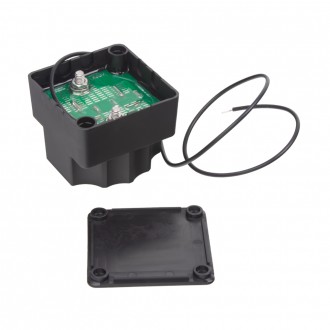

Pripojenie :

•  čierny vodič – kostra

•  kontakt M6 – štartovacia batéria + 12V

•  kontakt M6 – sekúndárnej batérie +12V

Prevádzka:

S použitím tohto relé je možné nabíjať 2 batérie súčasne . Ak sa spustí motor a štartovacia batéria dosiahne napätie 13,3 V , relé prepojí paralelne 2 batérie, (štartovacie a sekundárne) ktoré sa potom nabíja súčasne . Ak napätie klesne pod 12.8 V (napríklad pri vypnutí motora ), relé sa rozpojí, a dve batérie sú od seba oddelené. Tento systém zabraňuje vybíjaniu batérie štartéra a chráni citlivé elektronické zariadenie , ktoré je pripojené na sekundárnu batériu pred napäťovými špičkami, ktoré sa môžu vyskytnú napr. pri štartovaní motora. Inteligentná elektronika prepne relé napr . aj pri dobíjaní sekundárnej batérie zo solárneho panelu a umožní tak dobitie aj štartovacej batérie.
